Схема сборки трехфазной трековой системы Nordic Aluminium. Монтаж шинопровода.

Элементы конструкции трехфазной трековой системы Nordic Aluminium:

1. Трехфазный осветительный шинопровод подвесного или накладного монтажа Nordic Aluminium XTS

2. Левый токоподвод Nordic Aluminium XTS 11

3. Правый токоподвод Nordic Aluminium XTS 12

4. Внутрений стык Nordic Aluminium XTS 21

5. Декоративная заглушка Nordic Aluminium XTS 41

6. Левый угол Nordic Aluminium XTS 34

7. Правый угол Nordic Aluminium XTS 35

8. Крестообразное соединение Nordic Aluminium XTS 38

9. T- образное соединение Nordic Aluminium XTS 39

10. T- образное соединение Nordic Aluminium XTS 40

11. Гибкий угол Nordic Aluminium XTS 23

12.   Поворотный угол Nordic Aluminium XTS 24

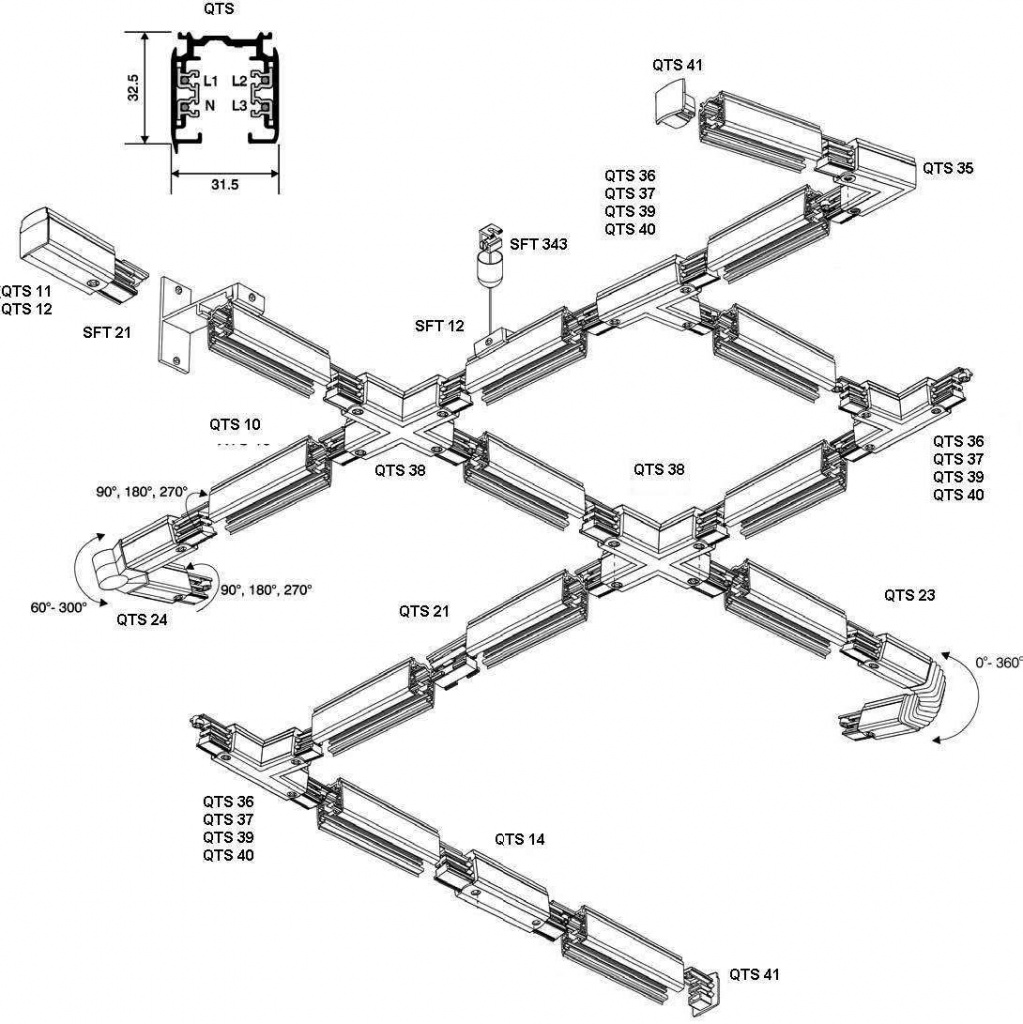

СХЕМА СБОРКИ ТРЕХФАЗНОЙ ТРЕКОВОЙ СИСТЕМЫ (ШИНОПРОВОДА)

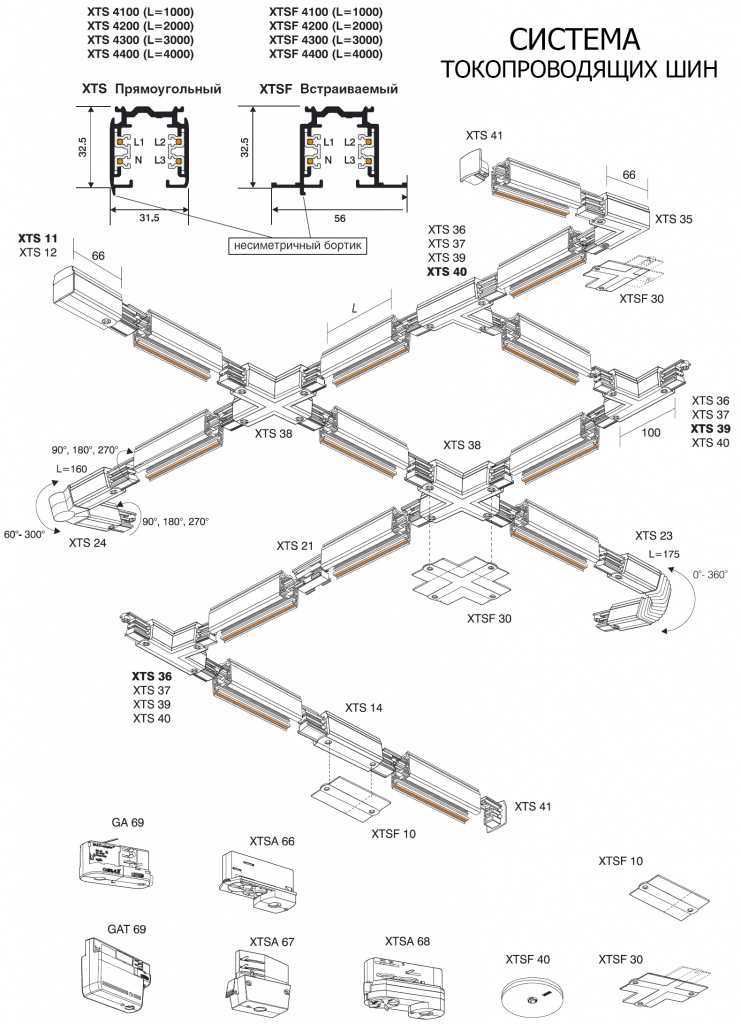

Схема сборки шинопровода

ВАРИАНТЫ СХЕМ ПОДКЛЮЧЕНИЯ ШИНОПРОВОДА


Схема подключения обычного шинопровода


Схема подключения обычного шинопровода

Схема подключения управляемого шинопровода


Схема подключения управляемого шинопровода
